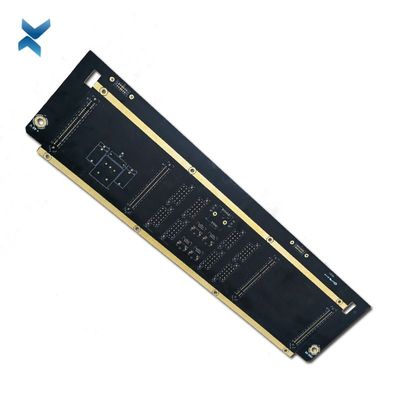

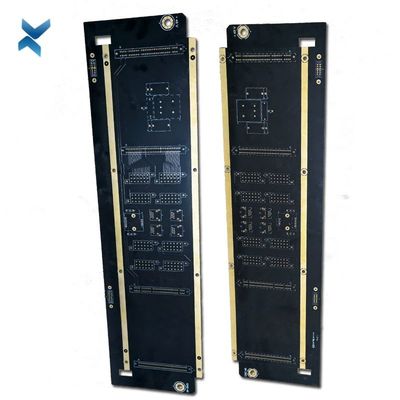

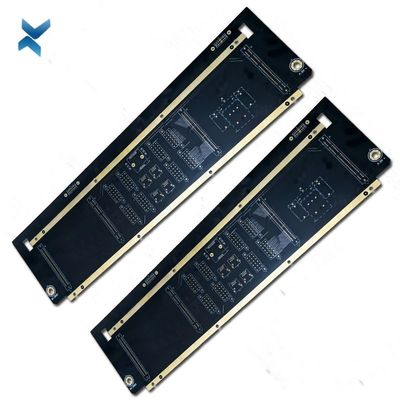

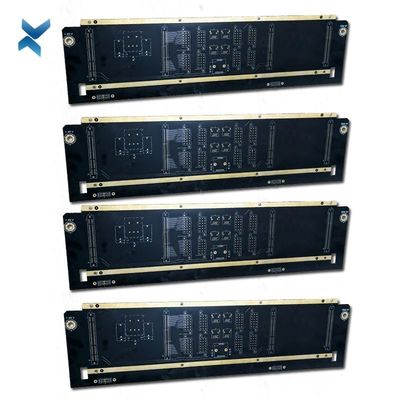

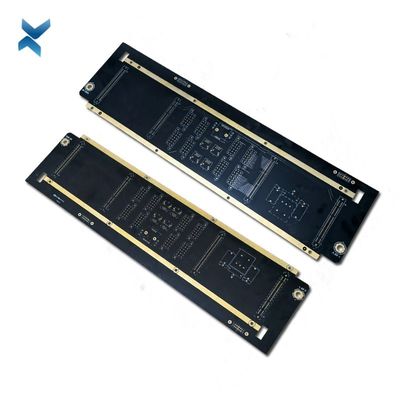

o dobro do protótipo 94v0 tomou partido PWB da placa de circuito impresso do material FR4

placa de circuito impresso feita sob encomenda profissional do protótipo 94v0 da porcelana frente e verso

O que é PCBs Multilayer

Placa de circuito impresso Multilayer, caracteriza o PWB tomado partido mais do que dobro das camadas.

PWB Sideplating

Sideplating é o metalization da placa que a borda no PWB arquivou.

O chapeamento da borda, beira chapeada, estas palavras pode igualmente ser usado para descrever a mesma função.

furos acastelados do Metade-corte

Os denteados são chapeados com os furos ou os vias situados nas bordas de uma placa de circuito impresso.

Estes meios furos servem como as almofadas pretendidas criar uma relação entre a placa do módulo e a placa que estará soldada em.

Parâmetros

• Camadas: PWB 10L multilayer
• Placa Thinkness: 2.0mm
• Matéria-prima: S1000-2 tg alto
• Min Holes: 0.2mm
• Linha largura mínima/afastamento: 0.25mm/0.25mm
• Afastamento mínimo entre a camada interna PTH a alinhar: 0.2mm
• Tamanho: 250.6mm×180.5mm
• Prolongamento: 10: 1
• Tratamento de superfície: Ouro duro seletivo de ENIG+
• Características do processo: Tg alto, Sideplating, ouro duro seletivo, furos acastelados do Metade-corte
• Aplicações: Módulos de Wi-Fi

FQA

1. Que é ouro duro no PWB?

O revestimento duro da superfície do ouro, igualmente conhecido como o ouro eletrolítico duro, é composto de uma camada de ouro com os endurecedor adicionados para a durabilidade aumentada, chapeados sobre um revestimento da barreira do níquel usando um processo eletrolítico.

2. Que é chapeamento de ouro duro?
O chapeamento de ouro duro é um electrodeposit do ouro que seja ligado com um outro elemento para alterar a estrutura de grão do ouro para conseguir um depósito mais duro com uma estrutura de grão mais refinada.

Os elementos de liga os mais comuns usados no chapeamento de ouro duro são cobalto, níquel ou ferro.

3. Que é a diferença entre Enig e o ouro duro?
O chapeamento de ENIG é muito mais macio do que duramente o chapeamento de ouro.

Os tamanhos de grão são aproximadamente 60 vezes maiores com chapeamento de ENIG, e corridas da dureza entre 20 e 100 HK25.

O chapeamento de ENIG sustenta bem em somente 35 gramas da força ou de menos do contato, e o chapeamento de ENIG dura tipicamente para menos ciclos do que duramente chapeando.

Uma tendência popular entre fabricantes é solda da placa-à-placa.

Esta técnica permite que as empresas produzam os módulos integrados (que contêm frequentemente dúzias das peças) em uma única placa que possa ser construída em um outro conjunto durante a produção.

Uma forma facil produzir um PWB que seja destinado para ser montado a um outro PWB é criar furos de montagem acastelados.

Estes são sabidos igualmente como “vias acastelados” ou “denteados.”
